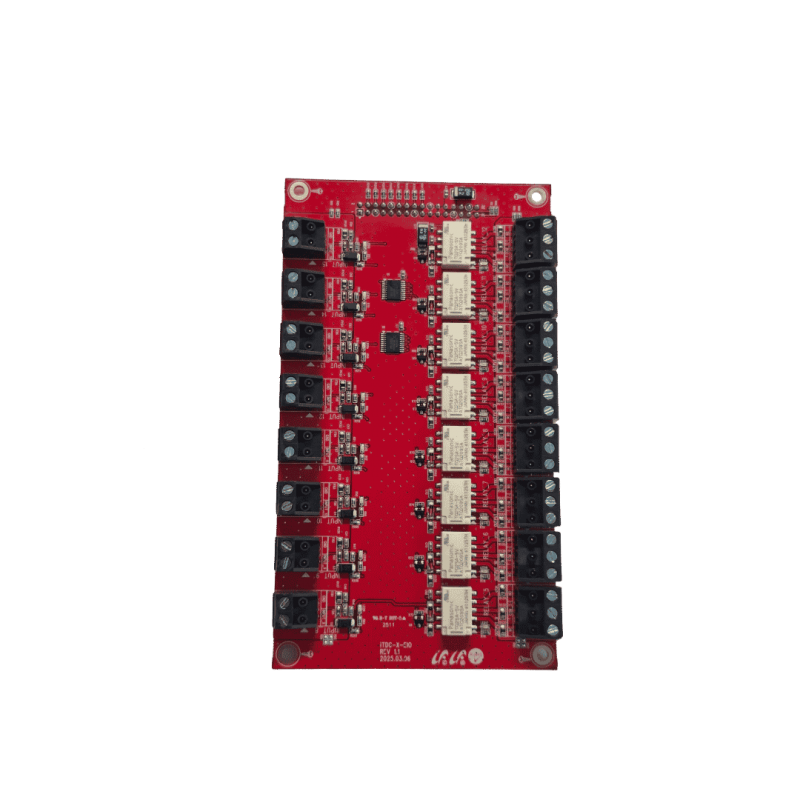

iTDC-x kontrolerio praplėtimo ploštė EIO88-x

ID Teck

Prekės kodas: PK EIO88-x

IDTECK EIO88-X – iTDC-X praėjimo kontrolės valdiklio išplėtimo plokštė, leidžianti padidinti valdomų durų skaičių nuo 2 iki 4.

Plokštėje įrengti 8 papildomi įėjimai, 8 FORM-C reliniai išėjimai (COM, NO, NC) ir 4 Wiegand skaitytuvų jungtys.

Skirta papildomiems išėjimo mygtukams, durų kontaktams, elektrinėms spynoms ir signalizavimo įrenginiams prijungti.

Montuojama prie iTDC-X pagrindinės plokštės, turi maitinimo ir mikrovaldiklio būsenos LED indikatorius.

Skaityti daugiau

Kaina fizinėje parduotuvėje gali skirtis

Kaina:

168,50 €

139,26 € be PVM

Išsaugoti

Turime 4 vnt.
Pristatymas per 1-2 d.d.

Prekės informacija

IDTECK EIO88-X – iTDC-X praėjimo kontrolės valdiklio išplėtimo plokštė

IDTECK EIO88-X – papildoma įėjimų ir išėjimų išplėtimo plokštė, skirta IDTECK iTDC-X praėjimo kontrolės valdikliui. Ji suteikia 8 papildomus įėjimus, 8 relinius išėjimus ir papildomas skaitytuvų jungtis, leidžiančias išplėsti standartinę dviejų durų praėjimo kontrolės sistemą iki keturių durų.

Tai praktiškas sprendimas objektams, kuriuose reikia prijungti daugiau durų, išėjimo mygtukų, durų būsenos jutiklių, elektrinių spynų ar signalizavimo įrenginių.

Išplėtimas nuo 2 iki 4 durų

Standartinis iTDC-X valdiklis skirtas dviejų durų valdymui. Prijungus EIO88-X plokštę, galima papildomai valdyti 3-iąsias ir 4-ąsias duris.

Keturi papildomi įėjimai gali būti priskirti išėjimo mygtukams ir durų kontaktams, o keturi reliniai išėjimai – durų spynoms ir signalizavimo įrenginiams.

Taip galima išplėsti esamą praėjimo kontrolės sistemą nekeičiant pagrindinio valdiklio.

8 papildomi įėjimai

Plokštėje įrengti 8 įėjimai (Input 9–16), skirti papildomiems sistemos signalams priimti.

Priklausomai nuo sistemos konfigūracijos, prie jų galima jungti išėjimo mygtukus, durų kontaktus ir kitus suderinamus įėjimo įrenginius.

8 reliniai išėjimai – lankstus įrenginių valdymas

EIO88-X turi 8 FORM-C tipo relinius išėjimus (Relay 9–16) su COM, NO ir NC kontaktais.

Jie leidžia valdyti suderinamas elektrines spynas, signalizavimo įrenginius ir kitus praėjimo kontrolės sistemos komponentus.

Papildomos Wiegand skaitytuvų jungtys

Išplėtimo plokštėje numatytos 4 papildomos Wiegand skaitytuvų jungtys (Reader 5–8).

Tai suteikia galimybę prijungti papildomus praėjimo kontrolės skaitytuvus, reikalingus išplėstai durų valdymo sistemai.

Montavimas prie iTDC-X pagrindinės plokštės

EIO88-X montuojama virš iTDC-X pagrindinės plokštės naudojant specialias atramas ir tvirtinimo varžtus.

Toks montavimo būdas leidžia integruoti išplėtimo plokštę į esamą valdiklio konstrukciją.

LED indikatoriai – patogesnė diagnostika

Plokštėje įrengti du būsenos indikatoriai:

Maitinimo LED – raudonas indikatorius, rodantis, kad maitinimas tiekiamas tinkamai.
MCU būsenos LED – mirksintis indikatorius, rodantis normalų mikrovaldiklio veikimą.

Tai padeda montuotojui greičiau patikrinti plokštės veikimo būseną.

Pagrindiniai privalumai

Suderinama su IDTECK iTDC-X valdikliu
Išplečia praėjimo kontrolės sistemą nuo 2 iki 4 durų
8 papildomi įėjimai
8 FORM-C reliniai išėjimai (COM, NO, NC)
4 papildomos Wiegand skaitytuvų jungtys
Galimybė prijungti papildomus išėjimo mygtukus ir durų kontaktus
Elektrinių spynų ir signalizavimo įrenginių valdymas
Montuojama prie pagrindinės valdiklio plokštės
Maitinimo ir mikrovaldiklio būsenos LED indikatoriai

Kas yra dėžutėje?

Pagrindinė prekė:

IDTECK EIO88-X išplėtimo plokštė

Gamintojo instrukcijoje EIO88 nurodyta kaip papildomai įsigyjamas priedas.

Bendra informacija
Gamintojas	IDTECK
Modelis	EIO88-X (EIO88)
Įrenginio tipas	Praėjimo kontrolės valdiklio įėjimų / išėjimų išplėtimo plokštė
Suderinamumas	IDTECK iTDC-X
Paskirtis	Įėjimų, išėjimų ir durų valdymo galimybių išplėtimas
Valdomų durų skaičius su iTDC-X	Iki 4 durų (vietoje 2)
Įėjimai ir išėjimai
Papildomi įėjimai	8 (Input 9–16)
Papildomi reliniai išėjimai	8 (Relay 9–16)
Relinių išėjimų tipas	FORM-C (COM, NO, NC)
Relės kontaktų parametrai	DC 12–18 V, iki 2 A (pagal iTDC-X(EIO) sistemos specifikaciją)
Papildomos skaitytuvų jungtys	4 (Reader 5–8)
Skaitytuvų sąsaja	Wiegand
3–4 durų įėjimų konfigūracija	Iki 4 įėjimų išėjimo mygtukams ir durų kontaktams
3–4 durų išėjimų konfigūracija	Iki 4 relių durų spynoms ir signalizavimo įrenginiams
Indikatoriai ir montavimas
Maitinimo indikatorius	Raudonas LED
Mikrovaldiklio būsenos indikatorius	Mirksintis LED
Montavimas	Virš iTDC-X pagrindinės plokštės, naudojant atramas ir varžtus
Maitinimo parametrai	Atskirai EIO88-X plokštei nenurodyti
Matmenys ir svoris	Atskirai EIO88-X plokštei nenurodyti
Komplektacija
Pagrindinė prekė	1 × IDTECK EIO88-X išplėtimo plokštė
Montavimo priedai	Atskiros pakuotės sudėtis gamintojo instrukcijoje nepatvirtinta
iTDC-X pagrindinis valdiklis	Reikalingas veikimui; parduodamas atskirai
