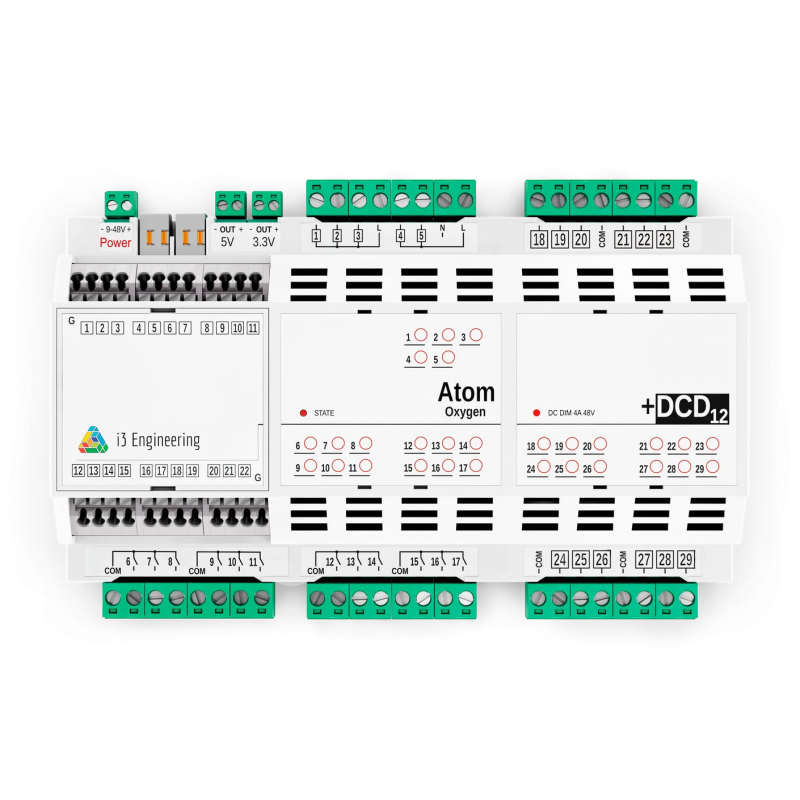

Kontroleris išmaniems namams Atom 9U Oxygen DCD12, 22IN/29OUT, 5/12DIMM

Kontroleriai

Prekės kodas: EP9UOxygenDCD12

Kontroleris išmaniems namams Atom 9U Oxygen DCD12 +R12 yra išsamus sprendimas, geriausiai tinkantis valdyti įvairių tipų apšvietimo įrenginius – įskaitant kintamosios ir nuolatinės srovės apkrovas su galimybe pritemdyti ir keisti spalvas. Be šviesos valdymo, puikiai tinka valdyti tokius įrenginius kaip garažo vartai, elektrinės spynos, siurbliai, pavaros ir kt.

Skaityti daugiau

Kaina fizinėje parduotuvėje gali skirtis

Kaina:

876,04 €

724,00 € be PVM

Išsaugoti

Turime 2 vnt.
Pristatymas per 1 d.

Prekės informacija

i3Engineering Atom 9U DIN yra aldikliai su pažangiomis „viskas viename“ funkcijomis, kad būtų lengva įdiegti ir konfigūruoti automatizavimo sistemas. Didelis įėjimų ir išėjimų skaičius, taip pat galimybė turėti vieną valdiklį su skirtingų tipų apkrovomis užtikrina lengvą ir greitą išmaniojo namo kūrimo procesą..

Kontrolerio Atom 9U Oxygen DCD12 savybės:

CAN magistralė užtikrina sinchronizuotą visų Atom serijos įrenginių veikimą.
Integruokite trečiųjų šalių įrenginius naudodami RS-485 sąsają.
5V ir 3.3V prievadai jutiklių maitinimui.
22 daugiafunkciniai įvesties prievadai temperatūros, oro kokybės, vandens nuotėkio jutiklių ir jungiklių prijungimui.
14 x 5A relės elektros prietaisams prijungti.
5xAC dimeriavimo išėjimai skirti apšvietimui reguliuoti.
12 x dimeriavimo išėjimai MOSFET pagrindu, DC prietaisams reguliuoti.

Techninės specifikacijos:

Įėjimai
Įėjimų lizdai	22 skaitmeniniai (9 iš jų gali veikti analoginiu režimu)
Įtampos ribos įėjimams	0-3,3V (IN1-IN11), 0-5V (IN12-IN22)
ADC bitų sparta įvesties prievadams analoginiu režimu	12 bit
Išėjimai 1-5
AC jungimo įtampa	180 - 250VAC
AC prievadų skaičius / Maksimali perjungimo srovė 1 išėjimui	5A / 150W
Maksimali įsijungimo srovė	40A
Dimeriavimo pajėgumai	Leading Edge (TRIAC)
Išėjimai 6-17
Įmontuotų normaliai atidarytų relių skaičius / Aktyvi apkrova	12 x 5А 250V AC
Maksimali įsijungimo srovė	30А
Išėjimai 18-29
maks. AC jungimo įtampa / DC jungimo įtampa	4A / 48V
Maksimali įsijungimo srovė	40A
Dimeriavimo pajėgumai	PWM (29 KHz)
Sąsajos
CAN	✔
RS-485 (Modbus protokolas)	✔
Skaitmeninės sąsajos įvesties prievaduose	1 laidas
Ethernet 10/100 Mb	✖ (galima produkto modifikacija)
WiFi 802.11 b/g/n 2,4 GHz	✖ (galima produkto modifikacija)
Bluetooth v4.2 BLE	✖ (galima produkto modifikacija)
Indikacija
Įėjimo ir išėjimo prievadai būsenų LED	✔
Ethernet prievado būsenos LED	✖ (galima produkto modifikacija)

Maitinimas:

Įrenginio maitinimo įtampa (su apsauga nuo atvirkštinio poliškumo jungties) 9 - 48V DC
Išėjimo įtampa jutikliams maitinti 3,3 V (200 mА), 5 V (200 mА)
Sąnaudos (maks.) 15W

Kita:

Montavimo tipas DIN bėgelis (EN 60715)
Plotis, DIN vienetai 9 DIN modulis
AxPxI 59 x 88 x 161 mm
Jungčių tipai / Rekomenduojami laidų skerspjūvio įvadų spaustukai / 0,2–1,5 mm²
Jungčių tipai / Rekomenduojami laidų skerspjūvio išėjimai su varžtais, nuimami / 2,5 mm²

Atom Oxygen DCD12 +R12 įėjimų specifikacijos:

Įėjimo tipas / įėjimo nr.	1-2	3-11	12-16	17-22
Analoginiai (termistorius, fotorezistorius ir kt.)	✖	✔	✖	✖
Skaitmeniniai (judesio jutikliai, šviesos lygio jutikliai, jungikliai, mygtukai ir kt.)	✔	✔	✔	✔
Sąsaja (vieno laido jutikliai)	✔	✔	✖	✖

Palyginkite visus Atom 9U modelius:

Kontroleriai	IN	OUT	Išėjimų tipai ir kiekiai
Ferrum +R12	22	22	8 relės, 14 relių	10A 250V AC 5A 250V AC / 30V DC
Argon +R12	22	30	30 relių	5A 250V AC / 30V DC
Neon +R12	22	24	16 relių, 8 dimm	5A 250V/30V DC 0-48V DC / 5A
Oxygen +DCD12	22	29	12 relių, 5 dimm 12 dimm	5A 250V AC / 30V DC 180–250V AC / 150W 0–48V DC / 4A
Oxygen +R12	22	29	24 relės 5 dimm	5A 250V AC / 30V DC 180–250V AC / 150W

Charakteristika

Kontrolerio tipas

Atom 9U

Gamintojas

Išmanūs namai be išmanių įrenginių gali būti valdomi su profesionalia laidine automatizavimo įranga, sukurta i3Engineering. Su šios įmonės valdikliais galite valdyti visus įrenginius ir sistemas namuose. Išmanaus valdymo kontroleriai puikiai pritaikomi tiek butuose, tiek individualiuose namuose, tiek įstaigose, viešbučiuose, pramogų centruose ir pan. Su įranga galima sekti įvairius rodmenis ir kontroliuoti automatiką, pavyzdžiui pramoniniuose šiltnamiuose.

Paprastumas yra išskirtinis i3Enginnering išmanių namų įrangos bruožas. Per programėlę įranga lengvai įdiegiama ir sukonfigūruojama bet kurio elektriko, o galutinio naudotojo paprastai ir intuityviai valdoma.
